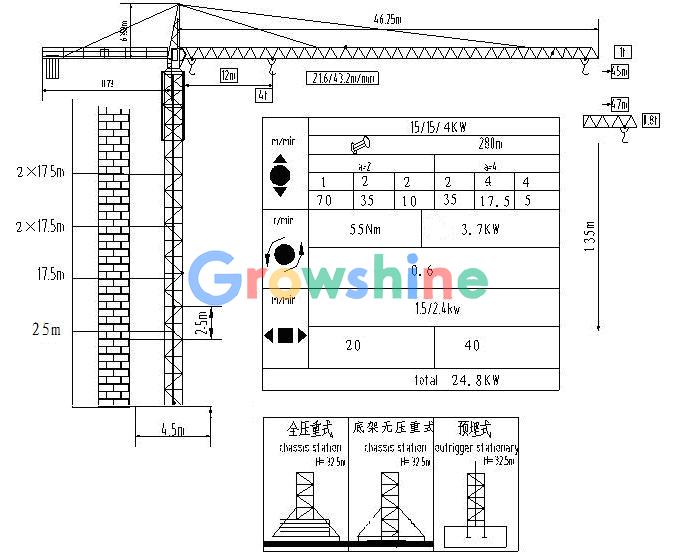

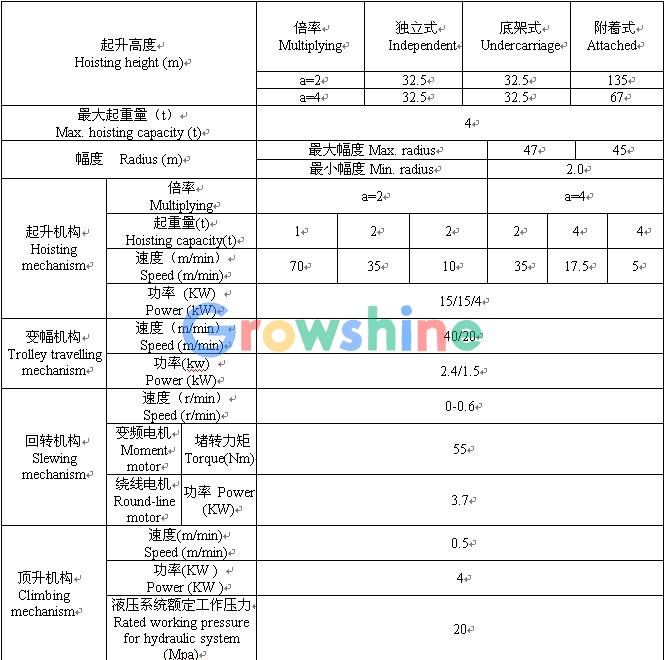

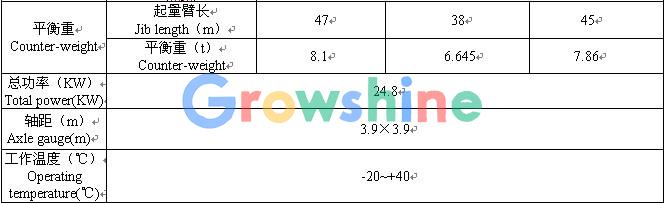

QTZ40技术参数
型号 | QTZ40（4708） | （4510） |
幅度(M) | 47 | 45 |
独立高度(M) | 32.5 | 32.5 |
最高高度(M) | 135 | 135 |
最大起重量(T) | 4 | 4 |
附墙架(道) | 6 | 6 |
主肢材料 | 160×160×12 （角钢） | 160×160×12 （角钢） |
标准节截面尺寸 | 1.5×1.5 ×2.5 | 1.5×1.5 ×2.5 |
起升速度(a=2)m/min | 70/35/10 | 70/35/10 |
回转速度r/min | 0.6 | 0.6 |
变幅速度m/min | 40/20 | 4020 |
底座形式 | 1.十字梁斜撑杆有压重式2. 十字梁无压重式 3. 支腿式 | 1.十字梁斜撑杆有压重式2. 十字梁无压重式 3. 支腿式 |

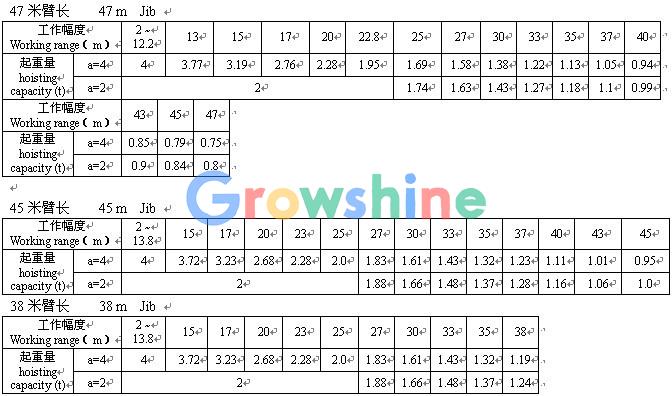

起重性能表 Hoisting performance list:
| 标准号Standard number | 型号Type | 数量Qty. | 使用部位Used in |
| QWA.1120.32 | 回转支承Slewing ring Z=129 m=10 | 1 | 回转机构Slewing mechanism |
| YZTD200L2-4/8/24 | 电机Motor 15/15/4KW | 1 | 起升机构Hoisting mechanism |
| YEZS112L-4/8 | 电机Motor 2.0/1.1 KW | 1 | 变幅机构Trolley travelling mechanism |
| YLEF112L-6-55N·m | 电机Motor | 1 | 回转机构Slewing mechanism |
| YZR132M2-6 | 电机Motor 3.7 KW | ||
| XZQ-Ⅰ | 力矩限制器Moment limiter | 1 | 塔帽弦杆chord of cat head |
