主要外形尺寸
| 项 目 | ZWY- 150/55L | |
履带接触地长度 | 2560mm | |
履带内侧宽度 | 1360mm（可加宽） | |
履带板宽度 | 400/500mm | |
离地间隙 | 350mm（可加高） | |
运输槽内宽 | 780mm（620mm高低刮板） | |
运输状态 | 长 | 9500mm |
宽 | 2360mm | |
高 | 2450mm | |
工作状态 | 长 | 11700mm |
宽 | 2360mm | |
高 | 2870mm | |

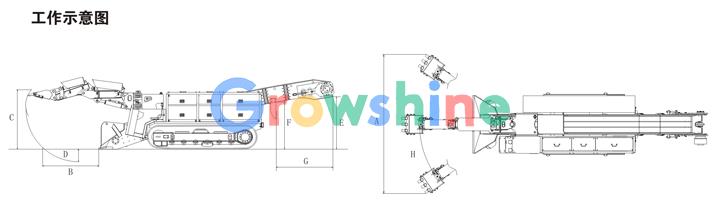

工作范围
项 目 | ZWY- 150/55L |
标准臂短臂(可选) | |
A 挖掘 宽度 | 6870mm5900mm |
B 挖掘距离（ 离铲口） | 2957mm 2470mm |
C 挖掘 高度 | 3563mm 3330mm |
D 挖掘 深度 | 915mm800mm |
E 卸载 高度 | 2200mm(可变) |
F 最低装载高度 | 1750mm(可变) |
G 卸载距离 | 3170mm(可变) |
H 工作臂最大 回转角度 | ±55° |
适应巷道断面（宽 ×高） | ≥3.0×3.0m |
性能参数
项 目 | ZWY-150/55L |
装载能力 | 150m3/h |
总功率 | 55kw |
整机重量 | 15300kg |
行走速度 | 0.25±5% m/s |
刮板链运输机构形式 | 双链双驱/单链双驱 |
适用巷道坡度 | ≤32°(22°~32°荐用高低刮板) |
最小转弯半径 | ≥7m |
接地比压 | ≤0.1Mpa |
操作方式 | 液控 |
刮板链速度 | 39m/min |
液压油箱容量 | 260L |
最大工作压力 | 32Mpa |
液压泵 | 变量柱塞泵×2+ 齿轮泵×1 |
行走液压马达 | 径向柱塞马达 ×2 |
运输槽液压马达 | 径向柱塞马达 ×2 |
