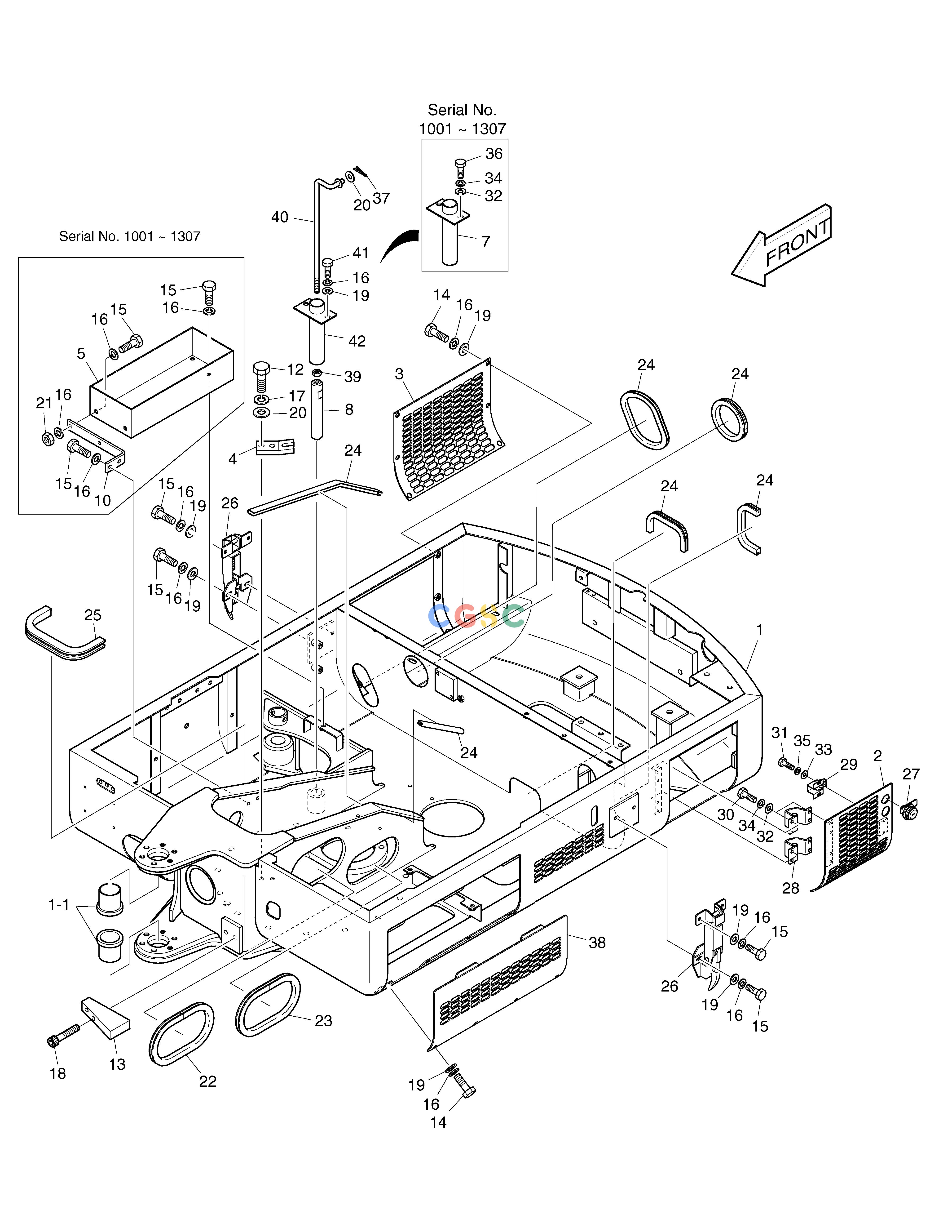

斗山零件查询MAIN FRAME SOLAR 015 Doosan parts catalog online
广数供应链运营团队, 15 02月, 2025,浏览:
382 次


| Pos. |
Part No |
Qty |
Parts name |
Comments |
| -. |
2600-1108
|
[-] |
SWING FRAME ASS'Y
|
|
| 1. |
2603-1477A
|
[1] |
FRAME;MAIN
|
2603-1477B
|
| 1. |
2603-1477B
|
[1] |
FRAME;MAIN
|
2603-1477C
|
| 1. |
2603-1477C
|
[1] |
FRAME;MAIN
|
|
| 1. |
2603-1477E
|
[1] |
FRAME;MAIN
|
|
| 1. |
2603-1477J
|
[1] |
FRAME;MAIN
|
2603-1477K
|
| 1. |
2603-1477K
|
[1] |
FRAME;MAIN
|
|
| 1-1. |
2110-1359
|
[2] |
BUSH
|
|
| 10. |
2159-1196
|
[1] |
BRACKET
|
|
| 12. |
S0512053
|
[2] |
BOLT
|
|
| 13. |
2116-1545
|
[1] |
STOPPER
|
|
| 14. |
S0509053
|
[10] |
. BOLT
|
|
| 15. |
S0508753
|
[13] |
BOLT M8X1.25X18
|
|
| 15. |
S0508753
|
[8] |
BOLT M8X1.25X18
|
|
| 16. |
S5102503
|
[27] |
. WASHER
|
|
| 16. |
S5102503
|
[20] |
. WASHER
|
|
| 17. |
S5102603
|
[2] |
. WASHER
|
|
| 18. |
S2211863
|
[2] |
BOLT;SOCKET
|
|
| 19. |
S5010513
|
[18] |
WASHER
|
|
| 19. |
S5010513
|
[20] |
WASHER
|
|
| 2. |
2627-1178
|
[1] |
COVER(L.H.)
|
|
| 2. |
2627-1178A
|
[1] |
COVER(L.H.)
|
|
| 20. |
S5010613
|
[3] |
WASHER
|
|
| 21. |
S4012533
|
[2] |
NUT
|
|
| 22. |
2160-1201D16
|
[1] |
BUSHING;RUBBER
|
|
| 23. |
2160-1201D17
|
[1] |
BUSHING;RUBBER
|
|
| 24. |
2161-1744
|
[5] |
RUBBER
|
|
| 24. |
2161-1744
|
[6] |
RUBBER
|
|
| 25. |
2161-2407
|
[1] |
BUSHING;RUBBER
|
2161-2407A
|
| 25. |
2161-2407A
|
[1] |
BUSHING;RUBBER
|
|
| 26. |
2125-9025
|
[2] |
CATCH
|
125-00001
|
| 26. |
125-00001
|
[2] |
CATCH ASS'Y
|
125-00001A
|
| 26. |
125-00001A
|
[2] |
CATCH ASS'Y
|
|
| 27. |
41301-01630
|
[1] |
KEY ASS'Y
|
2172-9034
|
| 27. |
2172-9034
|
[1] |
KEY ASS'Y
|
|
| 28. |
2171-9015
|
[2] |
HINGE
|
2171-9015A
|
| 28. |
2171-9015A
|
[2] |
HINGE
|
171-00006
|
| 28. |
171-00006
|
[2] |
HINGE
|
|
| 29. |
933-52002
|
[1] |
CATCH
|
|
| 3. |
2621-3892
|
[1] |
COVER(R.H.)
|
|
| 3. |
2621-3892A
|
[1] |
COVER(R.H.)
|
|
| 30. |
S0504353
|
[8] |
BOLT M6X1.0X10
|
|
| 31. |
S2201463
|
[2] |
BOLT M4X0.7X8
|
|
| 32. |
S5010313
|
[10] |
WASHER
|
|
| 32. |
S5010313
|
[8] |
WASHER
|
|
| 33. |
S5000113
|
[2] |
WASHER
|
|
| 34. |
S5102303
|
[10] |
. WASHER
|
|
| 34. |
S5102303
|
[8] |
. WASHER
|
|
| 35. |
S5110103
|
[2] |
WASHER;SPRING M4
|
|
| 36. |
S0508853
|
[2] |
. BOLT
|
|
| 37. |
S5735261
|
[1] |
PIN
|
|
| 38. |
2621-3891A
|
[1] |
COVER
|
|
| 39. |
S4012633
|
[1] |
NUT
|
|
| 4. |
2116-1529
|
[1] |
BRACKET;C/J
|
|
| 40. |
2424-1330
|
[1] |
ROD
|
|
| 41. |
S0508853
|
[1] |
. BOLT
|
|
| 42. |
2131-1133
|
[2] |
GUIDE
|
|
| 5. |
2159-1195A
|
[1] |
PLATE;BOX
|
|
| 7. |
2131-1133
|
[1] |
GUIDE
|
|
| 8. |
2123-2346
|
[1] |
PIN;LOCK
|
|
| 8. |
2123-2346B
|
[1] |
PIN;LOCK
|
|
