格莳国际Growshine：方圆 MWBZ200 模块式稳定土拌和站参数配置
广数供应链运营团队, 25 01月, 2025，浏览：
197 次
| 项目 | 参数 | 额定生产率 | ≥200t/h | | 允许骨料粒径 | ≤60 mm | 计量方式 | 容积式计量 | 骨料配料精度 | <±3％ | 水泥配料精度 | <±2％ | 骨料仓容量 | 3×4.8 m3 | 粉料仓容量 | 1×4 m3 | 成品料仓容量 | 3.3 m3 | 卸料高度 | 2.7 m | 搅拌轴转速 | 70.8 r/min | 整机功率 | 63kW | | 整机质量 | 20000 kg |
|
|
|
【结构介绍】 |

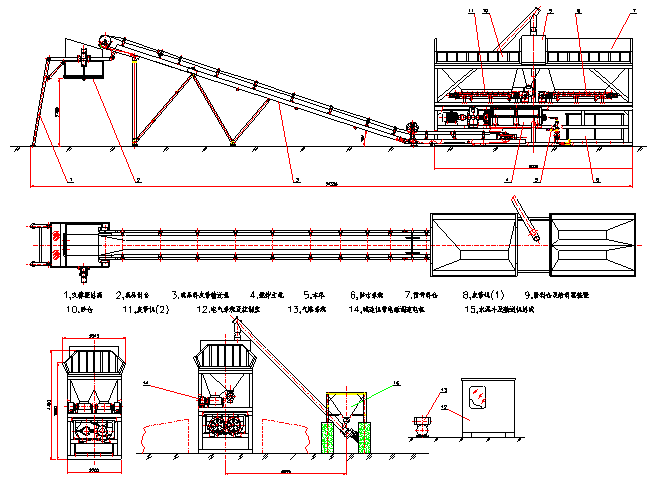

MWBZ200结构简图 | | 该站主要由砂石骨料配料系统、供水系统、主机系统、水泥配料系统、成品料输送机、成品料储料仓、电控室等部件组成。它广泛应用于修筑高等级公路、城市道路、机场、港口等设施路面基层材料的拌和施工。 |
|
|
| （一）搅拌系统 |  | 双卧轴强制式无衬板搅拌机；性能先进，轴端密封采用世界一流技术(迷宫式+橡胶王+硬质合金浮动油封三级密封结构形式)，轴端支承与与轴端密封完全分离，泥、砂很难进入轴承，更换快捷方便，维修时间极短；拌筒容量大，拌料均匀，生产率高。 |
|
| （二）成品料输送系统 |  | 成品料输送采用小倾角皮带机，高质量的无缝硫化接头环形胶带，结构紧凑，运行平稳、可靠，不易跑偏，有效地提高皮带使用寿命。 |
|
|
| （三）粉料配料系统 |  | | 粉料配料由水泥仓(或袋装水泥斗)、星型给料机、螺旋输送机组成。 |
|
|
| （四）电气控制系统 | 控制系统有手动、自动选择，操作方便，可靠性好。各部件的操作运转在控制台上集中控制，整套设备只需配备一名操作工 主要电器元件均采购于国际知名厂家，充分保证了产品质量； |
|
| 【方案设计】 |  | | 方案一 |  |
|
方案二 【基础图】
MWBZ200方案一基础图
MWBZ200方案二基础图 |
| 【配置清单】 | 序号 | 项目名称 | 型号规格 | 单位 | 数量 | 1 | 搅拌主机 | 生产率200t/h. | 套 | 1 | 2 | 骨料斗 | 骨料斗容量4.8m3 | 套 | 3 | 3 | 配料皮带机 | 带宽：500mm | 套 | 3 | 4 | 粉料系统 | 粉料斗容量4 m3 | 套 | 1 | 5 | 成品料皮带机 | 带速：1.6m/s带宽：800mm | 套 | 1 | 6 | 成品料及卸料装置 | 料仓容量：3.3m3卸料高度：2.7m | 套 | 1 | 7 | 空压机及气路系统 | 流量0.67 m3/min压力0.7MPa功率5.5kW | 套 | 1 | 8 | 供水系统 | 水箱容量3.5 m3 水泵功率3kW | 套 | 1 | 9 | 螺旋输送机 | LSY200-6 | 套 | 1 | 10 | 50t水泥仓 | SC50A | 套 | 1 | 11 | 稳定土拌和站控制系统 | WRK系列 | 套 | 1 |
|
|
